Як зібрати PVS-14: компоненти, збірка та налаштування

Нічне бачення традиційно вважається дорогим сегментом оптики. Наприклад, прилади PVS-14 з електронно-оптичними перетворювачами (ЕОП) покоління 3 зазвичай коштують від 3,000 EUR до 5,000 EUR — залежно від характеристик встановленого ЕОП.

Однак, як і у випадку з бюджетною збіркою гвинтівки AR-15, можна суттєво зекономити, зібравши прилад самостійно. Якщо ви маєте базові технічні навички, збірка нічного бачення не складніша за складання ПК. Попри поширені перестороги в індустрії, для цього не потрібне спеціалізоване обладнання чи лабораторні умови, якщо вам не потрібно витримувати показники якості у кожному приладі.

Деякі фахівці стверджують, що без професійного тестування ви ризикуєте отримати головний біль, втому очей або нудоту. Але ці твердження часто є перебільшенням, подібним до тих, що використовують деякі зброярі, щоб відмовити від самостійної збірки AR-15.

За наявності базових інструментів та розуміння конструкції PVS-14, зібрати власний прилад цілком реально.

Усі компоненти для збирання власного PVS-14

Найпростіший спосіб зібрати прилад нічного бачення PVS-14 — використати комплект корпусу (PVS-14 Housing Kit). Це аналогічно комплекту для збирання AR-15, який містить усі необхідні частини, окрім нижньої частини. У випадку з PVS-14, комплект включає всі елементи, крім електронно-оптичного перетворювача (ЕОП).

Типовий комплект корпусу PVS-14 містить такі компоненти:

• Корпус батареї (конфігурація на одну батарею) (274422-2)
• Кришка батарейного відсіку з тросиком (275113-2)
• Основний корпус монокуляра (277705)
• Фіксатор ЕОП (5002569)
• Окуляр 25 мм (5009545-1)
• Шнурок на шию (A3144306)
• Гвинт для продувки (A3144315)
• Ущільнювальне кільце гвинта продувки (A3144316)
• Ковпачок об’єктива (A3144318)
• Обмежувач близького фокусування (A3144322)
• Ущільнювальне кільце об’єктивного вузла (A3144323)
• Наглазник у зборі (A3144422)
• Об’єктив у зборі (A3256342)
• Адаптер наглазника (A3256354)
• Ущільнювальне кільце між корпусом батареї та монокуляром (A3256356-2)
• Світловод (A3256358)
• Фіксувальне кільце об’єктива (A3256360)
• Серветка для оптики
• Гвинти корпусу батареї ×4 (MS16995-2B)
• Інструкція користувача (TM11-5855-30610)

Деякі з цих деталей не є критично необхідними, але входять до комплекту. Вартість таких наборів коливається в межах 500€–1500€ залежно від постачальника, виробника та типу корпусу. Існують також модернізовані варіанти, як-от корпус Vyper або алюмінієвий Hyper від DEP Technologies. Для підвищеної міцності або естетики доступні титанові фіксувальні кільця, але вони збільшують загальну вартість.

Електронно-оптичні перетворювачі

Існує два основних типи електронно-оптичних перетворювачів (ЕОП), що використовуються в американських приладах нічного бачення: MX-10160 та MX-11769. Вони сумісні з форм-фактором PVS-14 і відрізняються наявністю або відсутністю функції ручного регулювання підсилення (gain).

MX-11769 підтримує ручне регулювання gain — яскравість зображення можна змінювати за допомогою регулятора на корпусі приладу. Цей тип ЕОП має характерний гнучкий кабель (pigtail), який підключається до схеми керування. MX-10160 не має pigtail і не дозволяє змінювати підсилення вручну.

У деяких випадках pigtail можна демонтувати з MX-11769, перетворивши його на функціональний аналог MX-10160 — це може бути необхідно для сумісності з корпусами, які не підтримують ручне регулювання або не мають місця для додаткового кабелю.

У європейських системах часто використовуються ЕОП виробництва Photonis, зокрема серії ECHO та 4G. Вони мають власний форм-фактор, сумісний із багатьма сучасними корпусами, включаючи бінокулярні системи без ручного gain. Більшість моделей Photonis не мають pigtail, що робить їх зручними для використання в компактних конфігураціях. Наприклад, ECHO має автоматичне регулювання підсилення, а 4G може постачатися у варіантах з ручним або автоматичним gain залежно від модифікації.

Для бінокулярних приладів, де немає можливості підключення pigtail, доцільніше використовувати ЕОП без функції ручного gain — як MX-10160 або Photonis ECHO.

Збірка батарейного відсіку PVS-14

Першим етапом є встановлення батарейного відсіку монокуляра PVS-14. У більшості випадків основні компоненти вже попередньо встановлені, але якщо ні — дотримуйтесь наступних інструкцій.

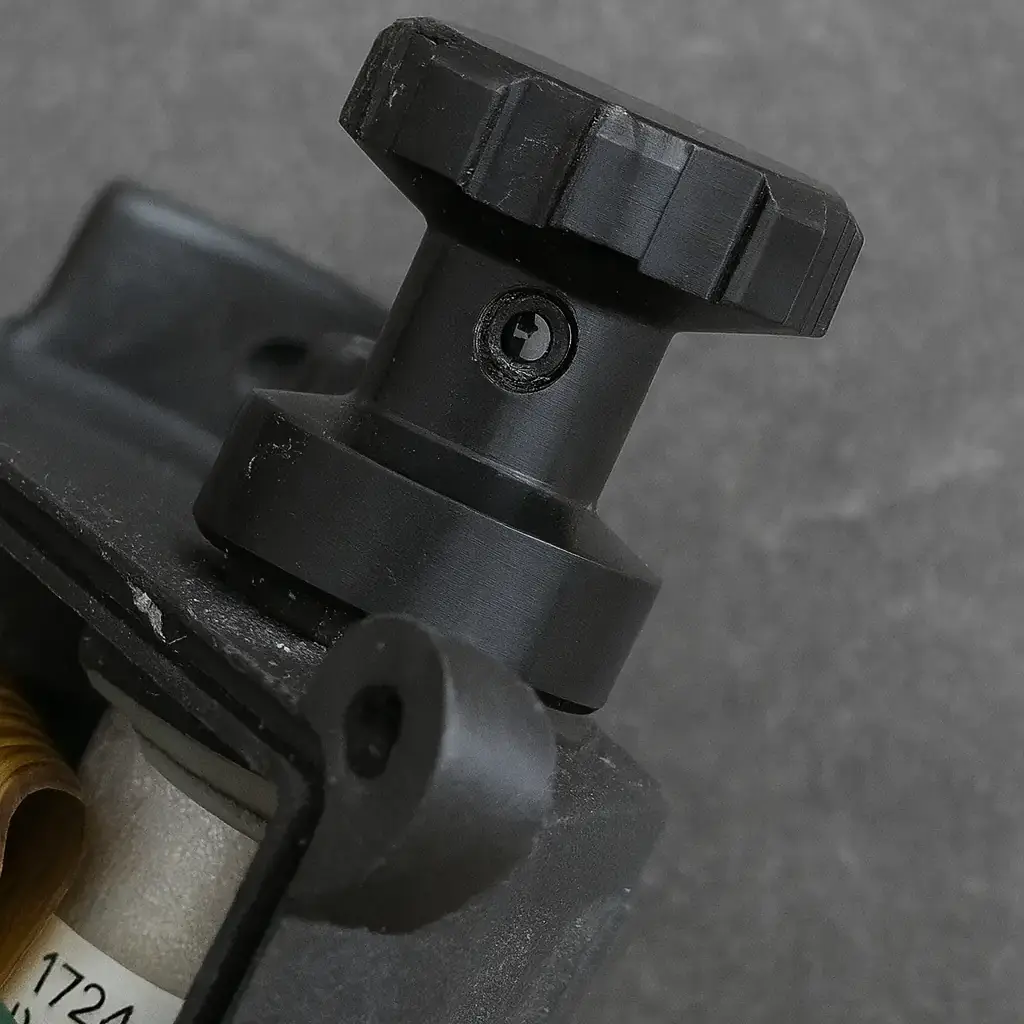

Ручка живлення має фіксуючий гвинт із штифтом. Для його затягування потрібен шестигранний ключ розміром 0.050 дюйма. Під час встановлення будьте обережні: якщо ручка неправильно вирівняна, штифт упреться в корпус, і при спробі затягнути гвинт можна легко зірвати шестигранне гніздо (саме гніздо під ключ, а не різьбу).

Далі встановлюється ручка ручного підсилення (manual gain). Вона також фіксується гвинтом аналогічного розміру, але без штифта. Насуньте ручку на сріблястий шток і затягніть гвинт у спеціальне заглиблення на штоку за допомогою того ж ключа 0.050 дюйма.

Встановлення об'єктива в PVS-14

Другим етапом є встановлення об'єктива в корпус приладу. Перед тим як вкручувати об'єктив, необхідно спочатку встановити стопорне кільце об'єктива. Перед монтажем також слід очистити задню поверхню лінзи за допомогою спеціального олівця для чищення оптики або серветки для окулярів.

У конструкції передбачено обмежувач близького фокусування, який монтується з внутрішнього боку корпусу після встановлення об'єктива та стопорного кільця. Він запобігає випадковому викручуванню об'єктива з корпусу під час фокусування на близькій відстані.

PVS-14 має малу глибину різкості: при фокусуванні на нескінченність об'єкти поблизу будуть розмиті, і навпаки. Для фокусування на близькі об'єкти об'єктив викручується вперед. Якщо обмежувач не встановлений, надмірне викручування може призвести до випадання об'єктива. Обмежувач не є критично необхідним, але слід уважно стежити за глибиною викручування.

Існують різні варіанти об'єктивів для PVS-14. Наприклад, один з них — типовий для більшості приладів цієї серії, інший — менш поширений, походження якого невідоме. У другому випадку різьба дуже туга, тому доцільно використовувати силіконову змазку для полегшення монтажу.

Монтаж батарейного відсіку та електронно-оптичного перетворювача

Під’єднайте батарейний відсік до корпусу монокуляра. Усередині корпусу розташовані два невеликі виступаючі контакти — вони відповідають зовнішнім контактам по обидва боки різьбового отвору для кріплення J-Arm. Від батарейного відсіку відходить гнучкий кабель (pigtail) з двома проводами, які потрібно під’єднати до цих контактів.

Для встановлення контактів зручно використовувати маленьку плоску викрутку — нею можна акуратно натиснути на латунні або мідні циліндри, щоб щільно посадити їх на відповідні штифти.

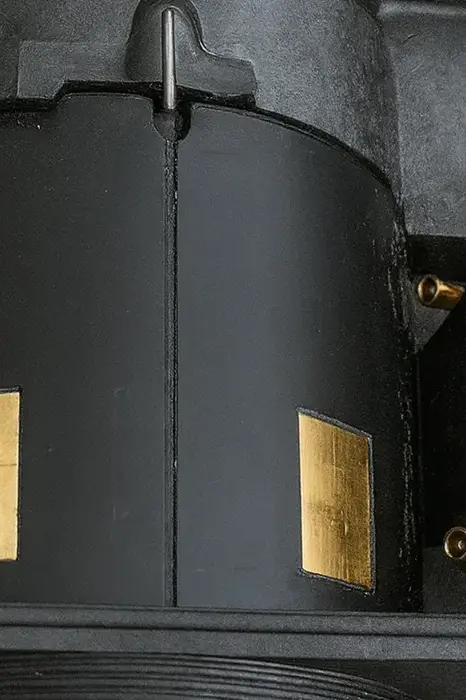

Усередині корпусу монокуляра розміщено металевий штифт, зафіксований епоксидною смолою. Це фіксатор від обертання, який утримує електронно-оптичний перетворювач (ЕОП) у правильному положенні після встановлення.

Встановлення ЕОП

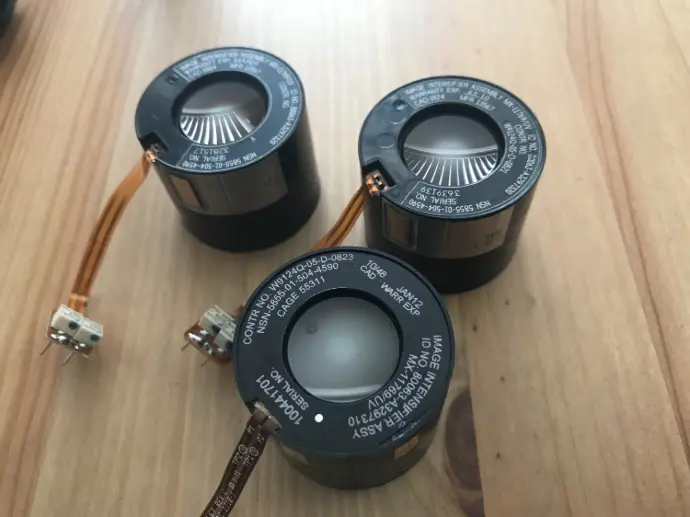

Наступний етап складання PVS-14 — встановлення ЕОП. Якщо ви використовуєте ЕОП типу 11769 з гнучким кабелем, спочатку вставте саме кабель. Потім обережно вставте сам ЕОП. На нижньому краї ЕОП є невелика виїмка — сумістіть її з фіксатором у корпусі монокуляра. Перед остаточним встановленням продуйте ЕОП стисненим повітрям із балончика.

Цей крок стосується лише ЕОП типу 11769. Якщо у вас модель 10160 — пропустіть його. Гнучкий кабель 11769 має невелику мікросхему з чотирма контактами, які відповідають отворам на платі батарейного відсіку (позначені синім). Під’єднайте мікросхему до плати згідно з орієнтацією контактів.

На фото нижче показано частково встановлену мікросхему. Натискайте обережно, поки вона не торкнеться поверхні плати.

Для ЕОП Photonis серій ECHO або 4G, зазвичай використовується форм-фактор 10160 без гнучкого кабелю. Такі перетворювачі встановлюються без додаткового підключення до плати — достатньо правильно зорієнтувати виїмку на корпусі ЕОП відносно фіксатора в монокулярі та акуратно вставити його до упору.

Акуратно складіть корпус батарейного відсіку навколо корпусу монокуляра, стежачи за тим, щоб шлейфи кабелів правильно склались усередину.

З боку відсіку для батареї типу AA одна з вушок під гвинт має спеціальний виріз — це місце для кріплення шнура кришки батарейного відсіку. Перед тим як з'єднати корпуси гвинтами, зафіксуйте шнур у цьому вирізі.

Використовуючи шестигранний ключ 5/64", закрутіть чотири гвинти корпусу батарейного відсіку.

Далі встановіть електронно-оптичний перетворювач (ЕОП) у його посадкове місце. Якщо цього не зробити, ЕОП може зміщуватись і не контактувати з елементами живлення. У разі зміщення можна легко повернути його на місце легким постукуванням корпусу вниз у долоню — це забезпечить повторне з'єднання контактів і відновлення роботи.

Бюджетний варіант фіксації — покласти зверху на ЕОП світловід (light pipe), який передає світло від внутрішніх індикаторів до окуляра. Маленький прямокутний виступ на ньому має розташовуватись над місцем підключення пучка дротів (pigtail) типу MX-11769 до ЕОП.

Наступний етап — встановлення фіксуючого кільця ЕОП. Для цього знадобиться стара кредитна або готельна картка, обрізана по ширині кільця. Можна також використати маленьку плоску викрутку, але картка дозволяє рівномірно натиснути і щільно зафіксувати кільце без пошкоджень.

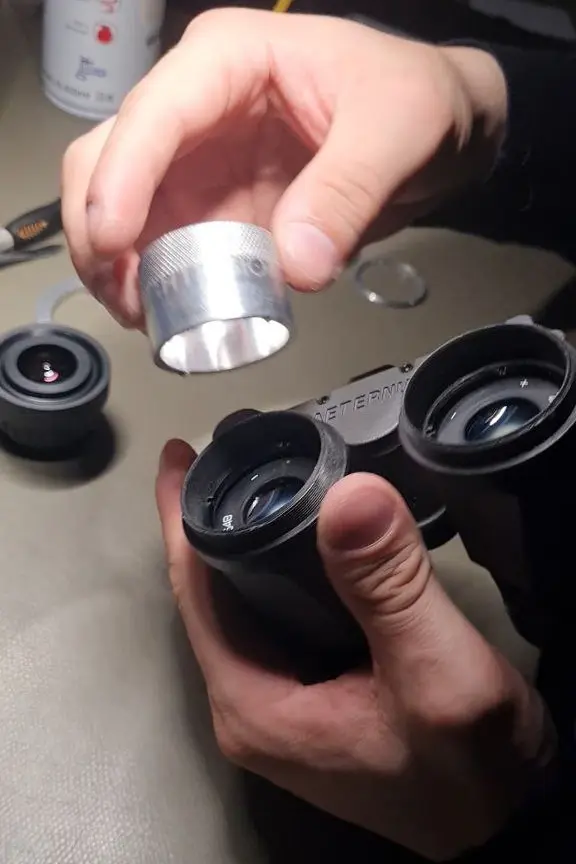

Встановіть стопорне кільце окуляра та сам окуляр. Під час накручування будьте обережні — різьба на корпусі монокуляра дуже дрібна і виготовлена з полімеру, тому легко допустити перекіс.

Перед встановленням очистіть ЕОП і окуляр від пилу за допомогою балончика зі стисненим повітрям або ручки для чищення оптики.

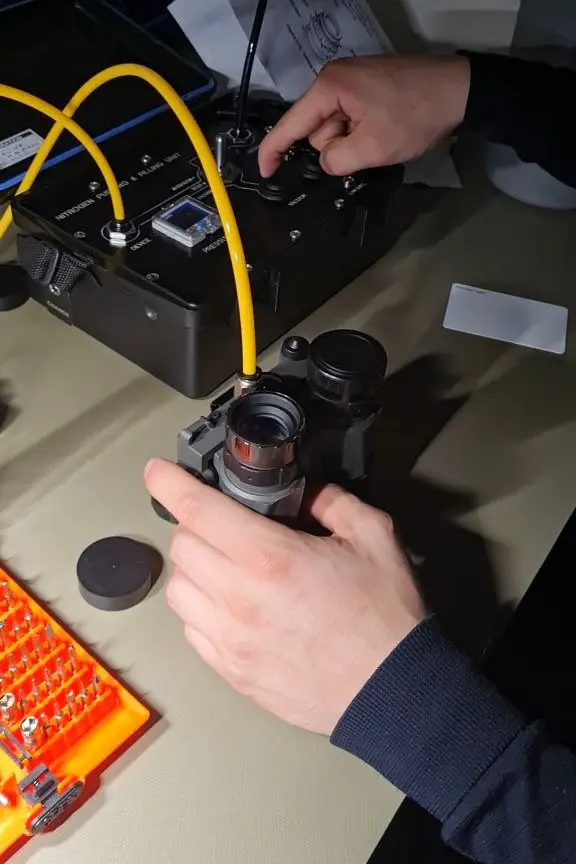

Останній етап — встановлення гвинта продування та ущільнювального кільця. Заводські прилади нічного бачення зазвичай проходять продування, і для цього використовують спеціальне обладнання. Якщо ви маєте доступ до такого обладнання, це значно спрощує процедуру, особливо для PVS-14. Однак у сухому кліматі продування не є обов’язковим. У вологому середовищі без продування можливе запотівання внутрішніх поверхонь.

Існують саморобні методи продування. Один із них — використання балончика зі стисненим повітрям: обережно впустіть повітря в отвір для продування та швидко закрутіть гвинт. Це має замінити повітря всередині корпусу та зменшити ризик конденсації. Інший метод — застосування комплектів для продування винних пляшок азотом, хоча практичного підтвердження його ефективності немає.

Після складання приладу PVS-14 необхідно налаштувати фокусування під зір користувача. Спочатку, дивлячись у окуляр, оберніть об'єктив для фокусування на об'єкт, розташований приблизно на відстані 3 метрів. Бажано обрати об'єкт із великим текстом або дрібними деталями.

Далі відрегулюйте задній окуляр, який має вбудовану діоптричну корекцію. Досягніть максимальної чіткості зображення саме через окуляр. Після цього знову поверніться до переднього об'єктива та налаштуйте його для фокусування на нескінченність.

Фінальна вартість складання PVS-14

Чи дешевше зібрати прилад із нових компонентів? Не зовсім. Основна частина витрат припадає на електронно-оптичний перетворювач (ЕОП). Його роздрібна ціна починається приблизно від 2,000€ і може бути значно більшою, залежно від характеристик. ЕОП із білим люмінофором коштують зазвичай дорожче, ніж із зеленим. Водночас, як і у випадку з вживаною зброєю, іноді можна знайти вигідні пропозиції серед так званих "blem tubes" — ЕОП із косметичними дефектами. Єдиного джерела для таких покупок не існує — потрібно моніторити ринок.

Нижче наведено приклад того, що можна назвати “blemtastically cheap”. Цей ЕОП має значні дефекти, але більшість із них розташовані в зоні 3 (периферія зображення), а один невеликий — у зоні 2. Центральна зона 1 залишається відносно чистою. Такий ЕОП цілком придатний для стрільби вночі на відкритому стрільбищі.

Перед встановленням ЕОП можна вставити його в батарейний відсік для перевірки працездатності. Це слід робити в темному приміщенні. Більшість ЕОП третього покоління мають автогейтинг, тому ризик пошкодження через надмірне освітлення мінімальний. Проте не допускайте потрапляння денного світла на фотокатод.

Не всі прилади нічного бачення використовують електронно-оптичні перетворювачі (ЕОП) діаметром 16 або 18 мм, як показано в цій статті. Ці розміри є типовими для багатьох сучасних систем, зокрема для форм-фактора PVS-14, але не є універсальними.

ЕОП у форматі PVS-14 зазвичай мають діаметр 18 мм і використовуються в монокулярах, бінокулярах та шоломних системах. Проте існують інші формати, наприклад:

• 25 мм — у старіших або спеціалізованих моделях
• 16 мм — у компактних або легких системах
• Мікроформати — для новітніх мініатюризованих пристроїв

Сумісність ЕОП залежить від конструкції корпусу приладу. Наприклад, корпуси типу PVS-14 розраховані на 18 мм ЕОП, тоді як інші моделі можуть вимагати інший діаметр або довжину.
